De IMD3 isolatiebewaker zet de nieuwe norm voor veiligheid

Maak kennis met de IMD3

Haal jij stroom uit je voertuig terwijl je aan het werk bent met elektrisch gereedschap buiten het voertuig? Zonder een goede isolatiebewaking ben je niet beveiligd en heb je zelfs kans op fatale stroomschokken.

De veiligste isolatiebewaker
Dé nieuwe IMD3 isolatiebewaker zet de norm voor veiligheid en beveiligt personen die buiten een voertuig werken met 230V apparaten, gevoed vanuit het voertuig. Dit nieuwste model heeft geen doorschakelvermogen meer, omdat de omvormer nu via de remote-aansluiting wordt uitgeschakeld. De veiligheid is nog verder verbeterd, doordat het onmiddellijk waarschuwt voor een ontbrekende of gebrekkige aardaansluiting vanuit het net. De IMD3 is onafhankelijk getest: door de wereldwijde goedkeuring, inclusief KIWA-certificaat, voldoet de isolatiebewaker aan de strengste internationale normen.

Hoe werkt de isolatiebewaking?
Een isolatiebewaker zet een signaal op de spanningvoerende leidingen die de isolatiebewaker continue meet. Als het heengaande signaal anders is dan het terugkerende signaal schakelt de isolatiebewaker direct de spanning uit.

Spreek een IMD3 expert

Bekijk in de webshop

Onbegrensd, veiliger en wereldwijd gekeurd

Onze engineers hebben de afgelopen jaren uitgebreide onderzoeken uitgevoerd, keuringen doorstaan en vele prototypes gemaakt om de opvolger van de IMD2 te ontwikkelen.

Ontdek de belangrijkste nieuwe features van het IMD3-model:

• Toepasbaar op elk omvormervermogen: De IMD3 kent geen begrenzing op het gebied van vermogen, waardoor dit model geschikt is voor omvormers van elk vermogensniveau.


• Wereldwijde keuring en toepasbaarheid: De IMD3 heeft een wereldwijde goedkeuring, inclusief KIWA-certificering. De internationale keuringen zijn strenger en hiermee wordt het gebruik buiten Europa ook mogelijk.


• Verbeterde veiligheid: Wanneer het voertuig is aangesloten op het elektriciteitsnet om bijvoorbeeld een accu op te laden, waarschuwt de IMD3 direct of er sprake is van geen óf een slechte aardaansluiting vanuit het net.

De IMD3 maakt gebruik van dun geïsoleerde 230 volt sense-draden, die voldoende zijn omdat er geen vermogen doorheen loopt. Anders dan het vorige model vereist het nieuwste model een DC-voedingsbron van 6 tot 60 Vdc.

Eenvoudige bevestiging: DIN-rail versie

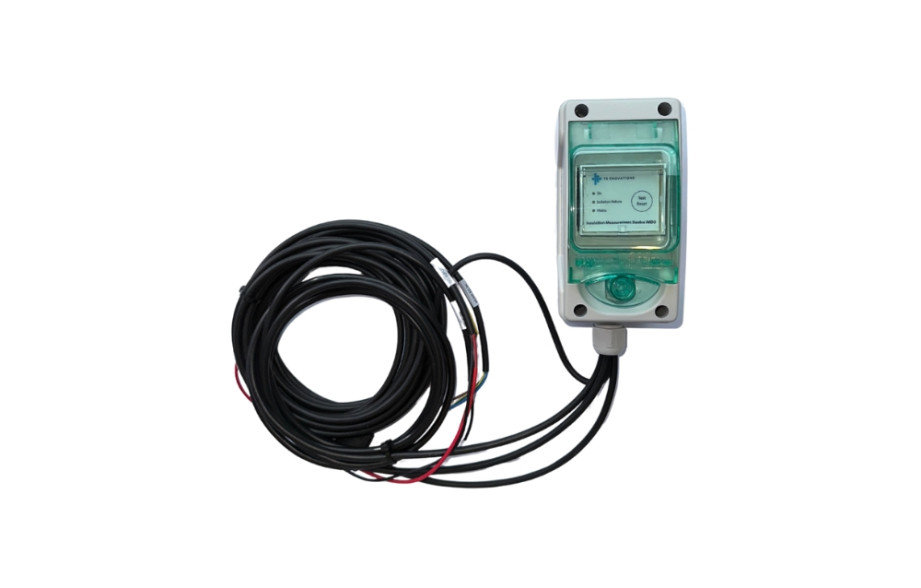

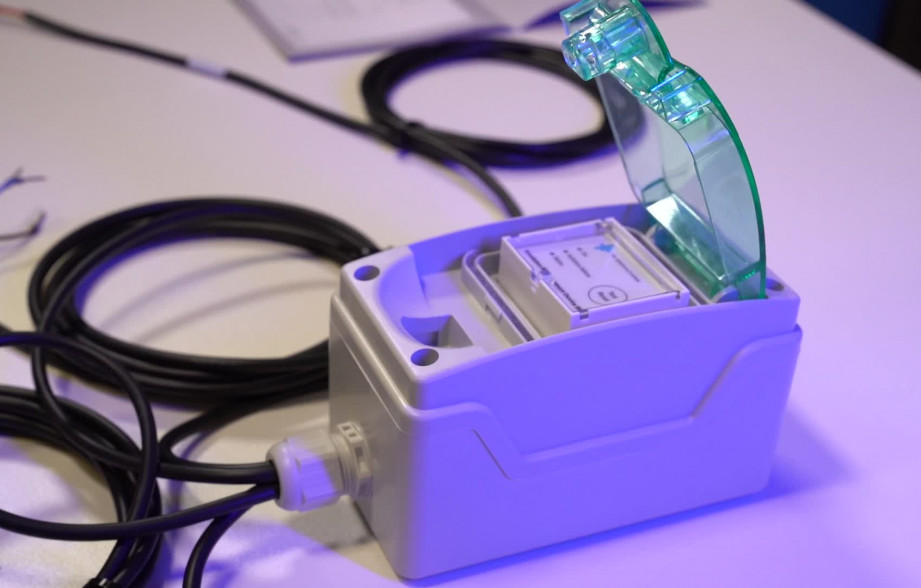

De IMD3 met voorgemonteerde kabelboom wordt geleverd in een DIN-rail versie, wat de installatie aanzienlijk eenvoudiger maakt mits er gebruik wordt gemaakt van een bestaande DIN-rail kast. Inbouw zonder behuizing is mogelijk, op voorwaarde dat de aansluitingen correct worden afgeschermd om de geldigheid van de KIWA-keuring te waarborgen.

Eenvoudige installatie

Het installeren van de IMD3 is eenvoudig dankzij de voorgemonteerde kabelboom en bijgeleverde handleiding. Een isolatiebewaker is alleen toepasbaar wanneer een zwevend net kan worden gecreëerd. In de handleiding wordt eenvoudig omschreven hoe je een zwevend netstelsel kunt creëren via de software van Victron.

Wat is een zwevend netstelsel?
Wanneer een verplaatsbare statische omvormer wordt toegepast en een goede veiligheidsaarde niet mogelijk is, schrijft de NEN1010-richtlijn voor om een zwevend netstelsel toe te passen. Een IT-stelsel is een zwevend netstelsel t.o.v. aarde. Door galvanische scheiding en/of ontkoppeling kan men een zwevend netstelsel verkrijgen.
